回路図エディタ : 各種便利機能

DXF/DWG出力

QuadceptではDXFファイルやDWGファイルを出力することができます。

対応フォーマット

対応しているDXF,DWGフォーマットは以下のバージョンです。

フォーマット DXF ASCII DXF Binary  DWG
対応バージョン

R9
R10
R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)

R10
R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)

R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)



対応ドキュメント

DXF/DWG入力できるドキュメントは以下のとおりです。

シンボル
図面枠
ピン
ポート
電源
回路図



DXF/DWGデータを出力する方法

QuadceptのデータからDXF/DWGデータを出力する方法について紹介します。

DXF/DWGデータを出力する方法
(1) 【ファイル】
→【出力】
→【DXF/DWG】
⇒「DXF/DWG出力」画面が開きます。

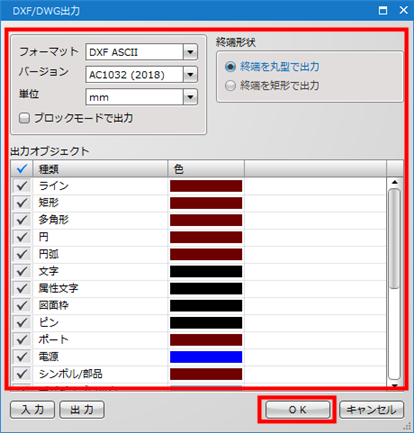

(2) 出力オプションを設定します。
(3) 「OK」をクリック

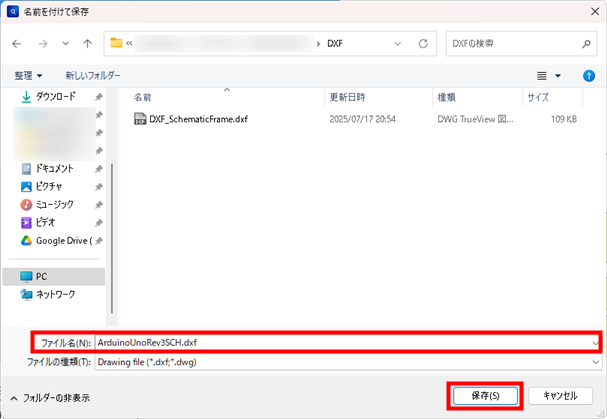

(4) ファイル名を入力
(5) 「保存」をクリック

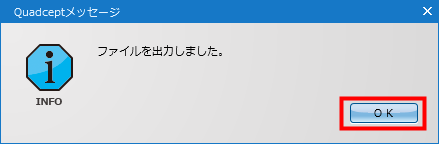

(6) 「OK」をクリック



DXF/DWG出力画面

項目 説明

フォーマット

DXF/DWG出力するフォーマットを指定します。

バージョン

DXF/DWG出力するバージョンを指定します。

単位

DXF/DWG出力する単位を指定します。

ブロックモードで出力

図面枠、部品/シンボル(電源、ポート)単位でブロック化を行います。

終端形状

 ラインや配線の終端形状を選択できます。

終端を丸型で出力 終端を矩形で出力

※Quadceptで読み込んだ場合、まだラインの終端に矩形のモードがないため、丸型で読み込まれます。

出力オブジェクト

チェックボックスで出力オブジェクトを選択できます。
チェックボックスで各層の出力の可否を選択でき、色の変更も行うことができます。
