プリント基板CAD - イメージ比較

プリント基板CAD : 各種便利機能

イメージ比較についてご紹介します。

「PCBとガーバー」「PCBとPCB」「ガーバーとガーバー」を画像データとして比較する機能です。
設計したPCBと出力したガーバーを比較したり、改版前のPCBと改版後のPCBを比較したり、改版前のガーバーと改版後のガーバーを比較する時に便利です。

PCB/ガーバー比較

PCB/ガーバー比較の方法をご紹介します。

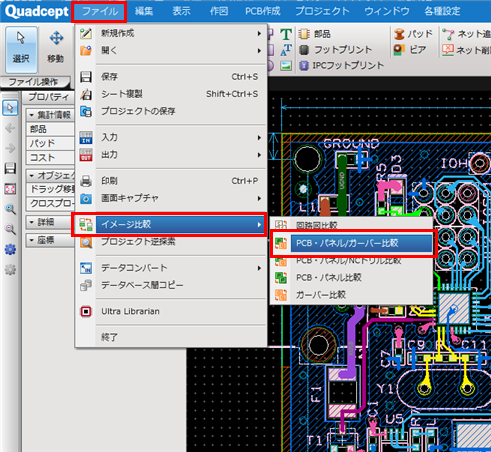

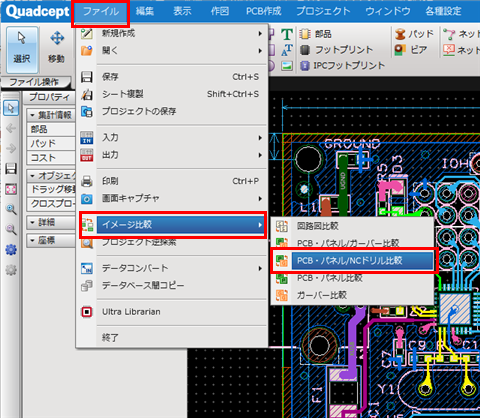

(1)	【ファイル】 →【イメージ比較】→【PCB/ガーバー比較】を選択

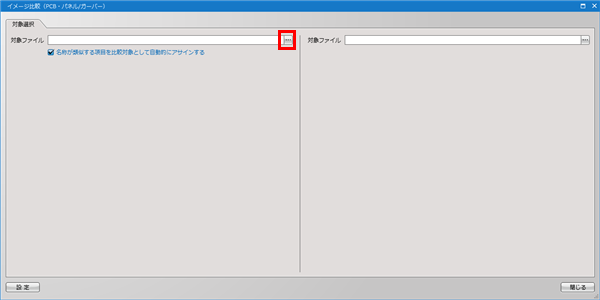

(2)	「イメージ比較（PCB/ガーバー）」ダイアログ左側の『対象ファイル』にて三点リーダー【･･･】をクリック・【編集中ＰＣＢを開く】から「プロジェクト」ウィンドウに読み込んでいるプロジェクトをリストすることが可能です。

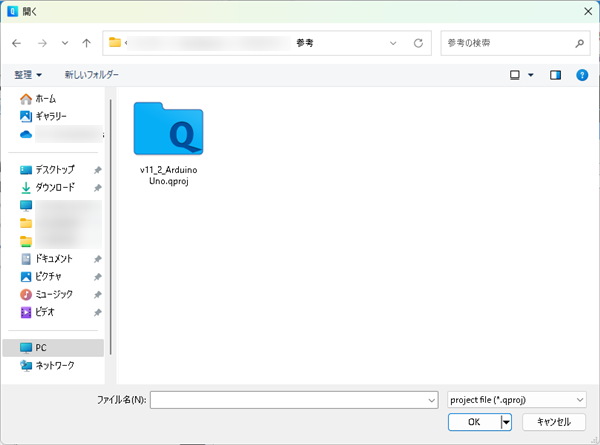

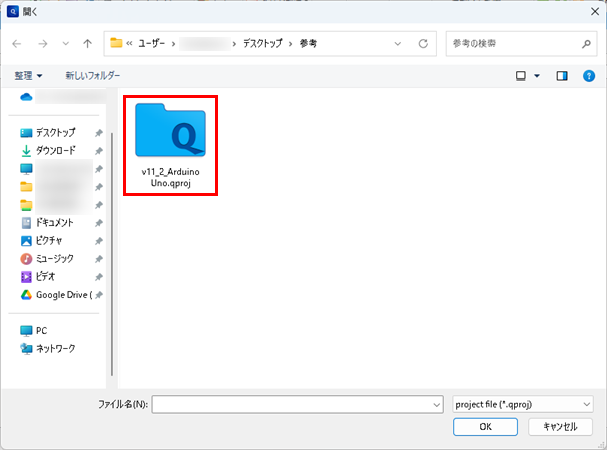

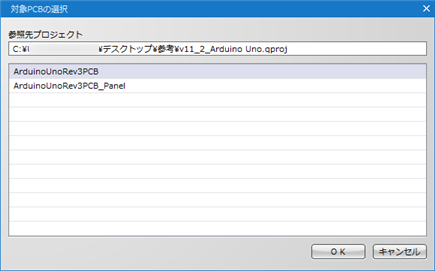

(3)	比較したいPCBデータを選択し【OK】を選択

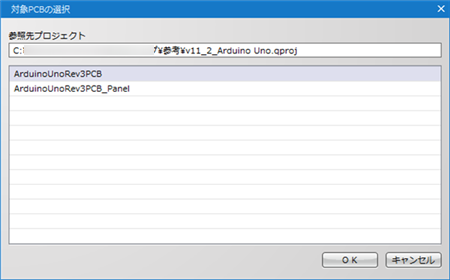

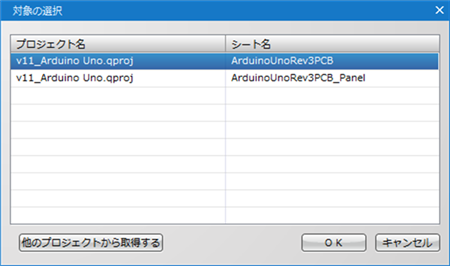

(4)	プロジェクトファイル内にあるPCBデータを選択し、右下の【OK】ボタンをクリック

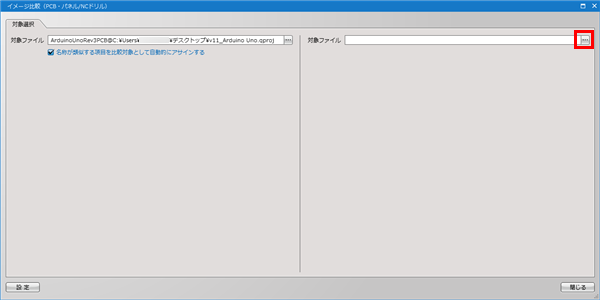

(5)	「イメージ比較（PCB/ガーバー）」ダイアログ右側の『対象ファイル』にて三点リーダー【･･･】をクリック

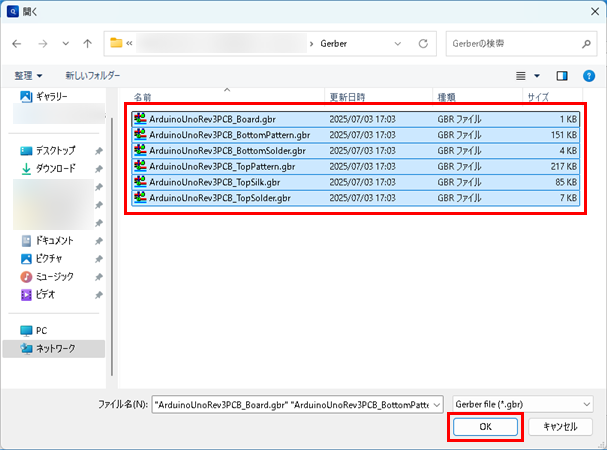

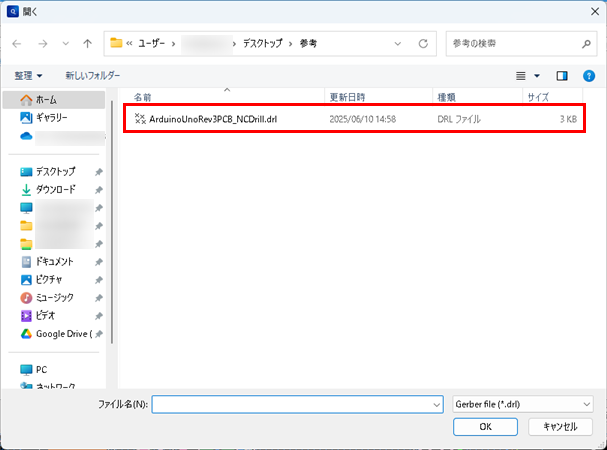

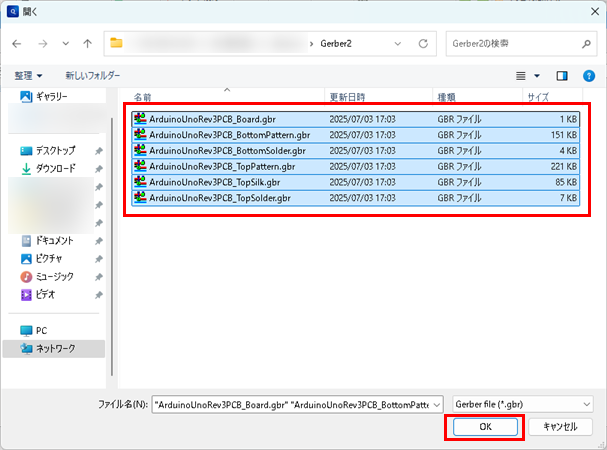

(6)	比較するガーバーを選択し【OK】を選択 ※対象となるファイル複数の選択しての比較が可能です。

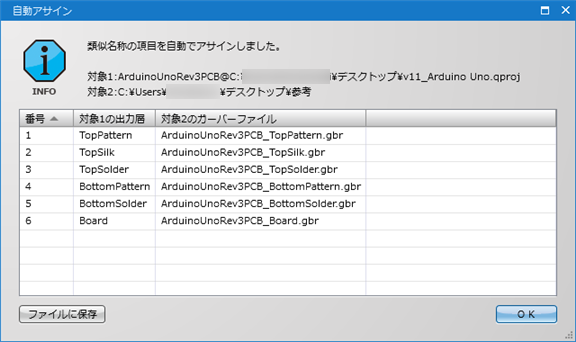

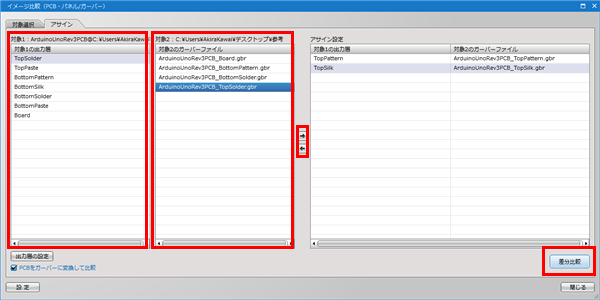

※	『名称が類似するものを比較対象として自動的にアサインする』のチェックを入れている場合、自動的に類似名称でPCBの層とガーバーファイルをアサインします。

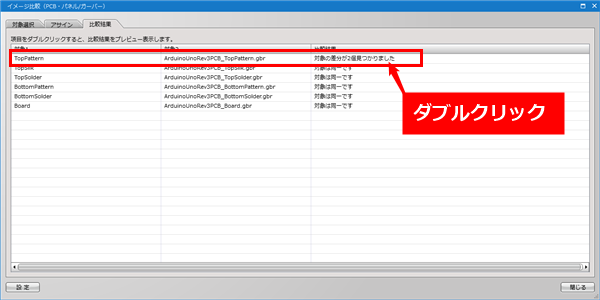

(11)	比較結果を確認したい行を【ダブルクリック】

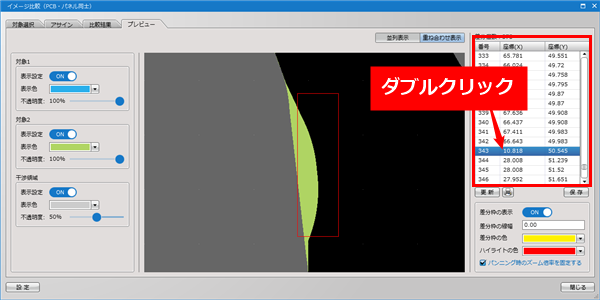

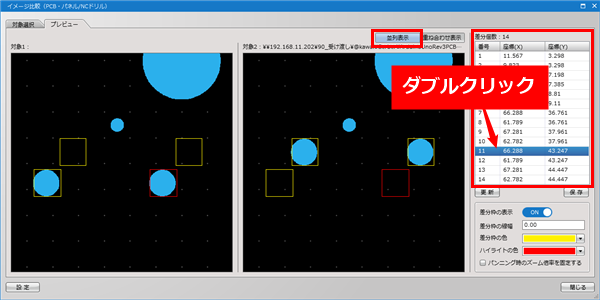

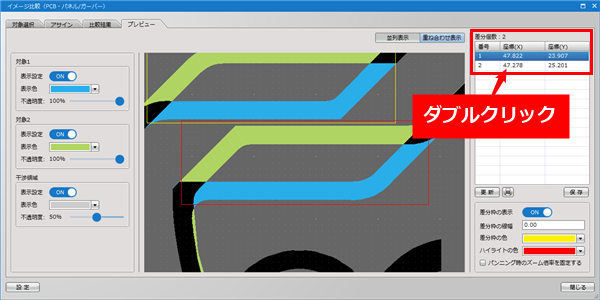

(12)	右側の差分の座標を【ダブルクリック】し内容を確認します。

	他の差分を確認する場合は、上の「比較結果」タブを選択し一つ前の画面に戻ります。

	差分確認が終われば右下の【閉じる】を押して終了します。

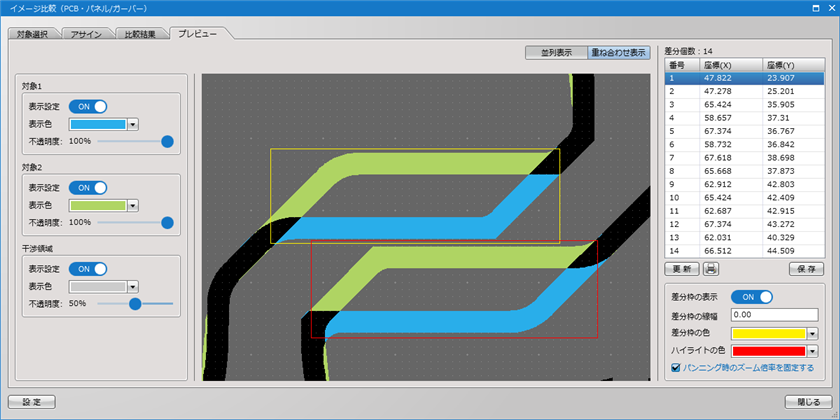

差分比較のプレビューは、マウスのスクロールで拡大縮小が可能です。

PCB比較

PCB比較の方法をご紹介します。

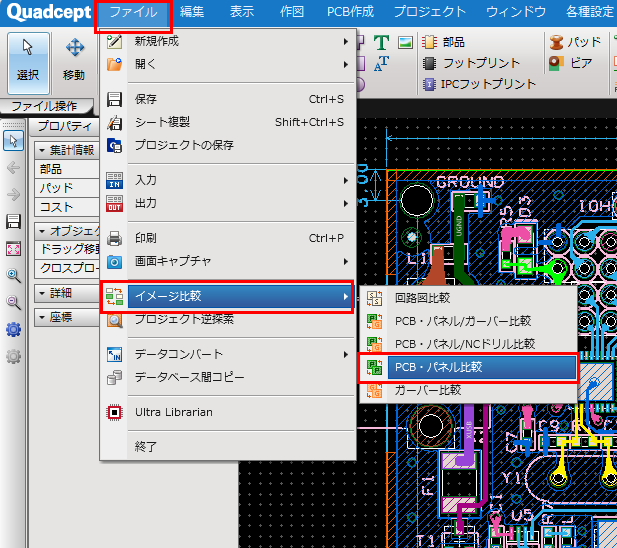

(1)	【ファイル】 →【イメージ比較】→【PCB比較】を選択

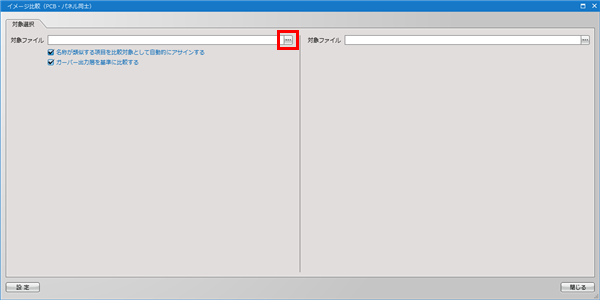

(2)	「イメージ比較（PCB比較）」ダイアログの左側『対象ファイル』にて右端の三点リーダー【･･･】をクリック・【編集中ＰＣＢを開く】から「プロジェクト」ウィンドウに読み込んでいるプロジェクトをリストすることが可能です。

(3)	比較したいPCBデータを選択し【OK】を選択

(4)	プロジェクトファイル内にあるPCBデータを選択し、右下の【OK】をクリック

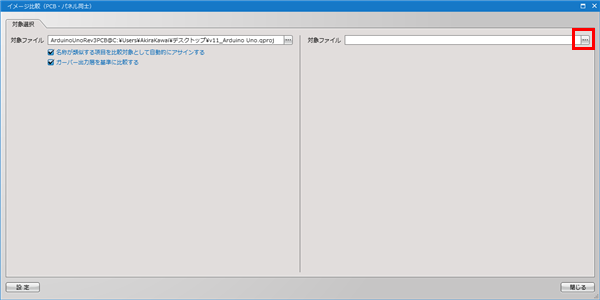

(5)	「イメージ比較（PCB比較）」ダイアログの右側『対象ファイル』にて右端の三点リーダー【･･･】をクリック・【編集中ＰＣＢを開く】から「プロジェクト」ウィンドウに読み込んでいるプロジェクトをリストすることが可能です。

(6)	比較するPCBを選択し【OK】を選択

(7)	プロジェクトファイル内にあるPCBデータを選択し、右下の【OK】をクリック

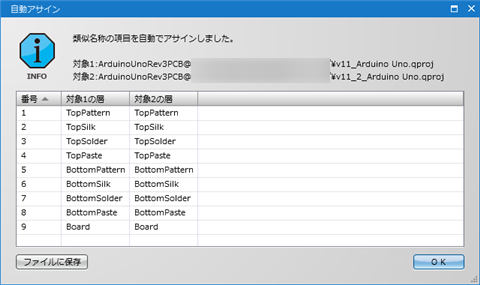

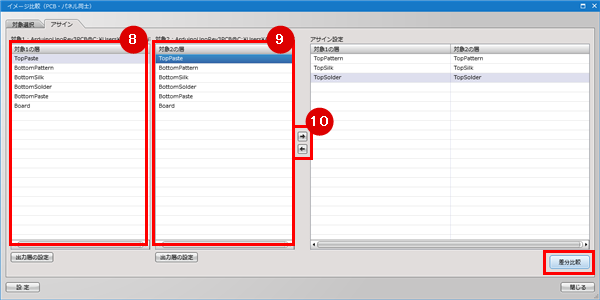

※	『名称が類似するものを比較対象として自動的にアサインする』のチェックを入れている場合、自動的に類似名称でPCBの層をアサインします。

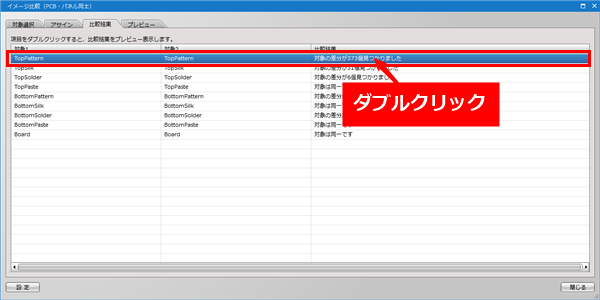

(12)	比較結果を確認したい行を【ダブルクリック】

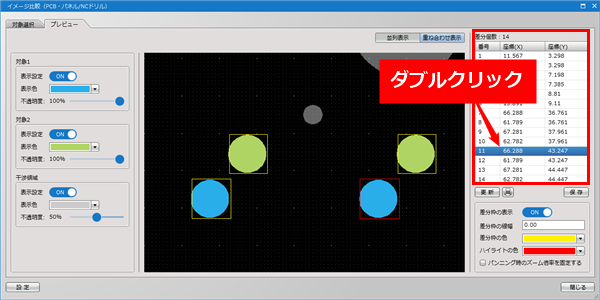

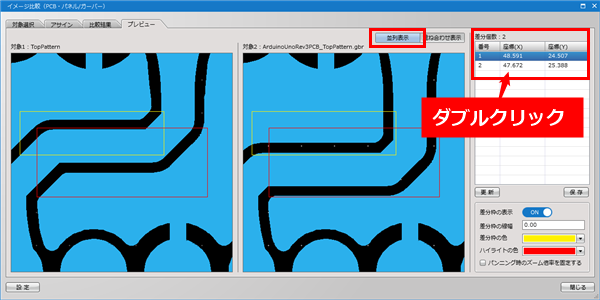

(13)	右側の差分の座標を【ダブルクリック】し内容を確認します。

	他の差分を確認する場合は、上の「比較結果」タブを選択し一つ前の画面に戻ります。

	差分確認が終われば右下の【閉じる】を押して終了します。

差分比較のプレビューは、マウスのスクロールで拡大縮小が可能です。

ガーバー比較

ガーバー比較の方法をご紹介します。

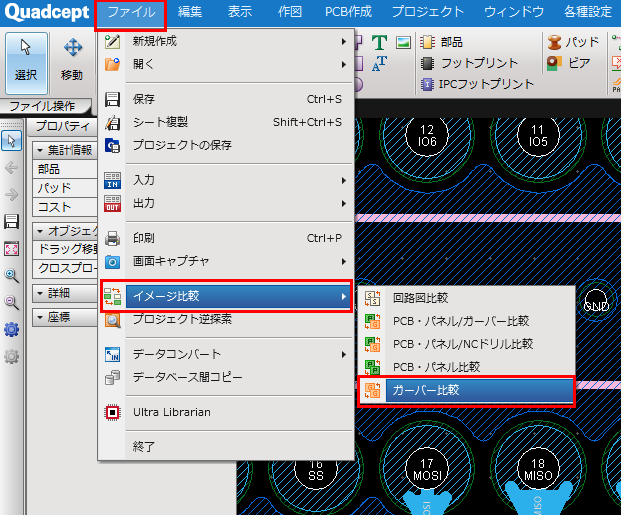

(1)	【ファイル】 →【イメージ比較】→【ガーバー比較】を選択

(2)	「イメージ比較（ガーバー比較）」ダイアログの左側『対象ファイル』にて右端の三点リーダー【･･･】をクリック

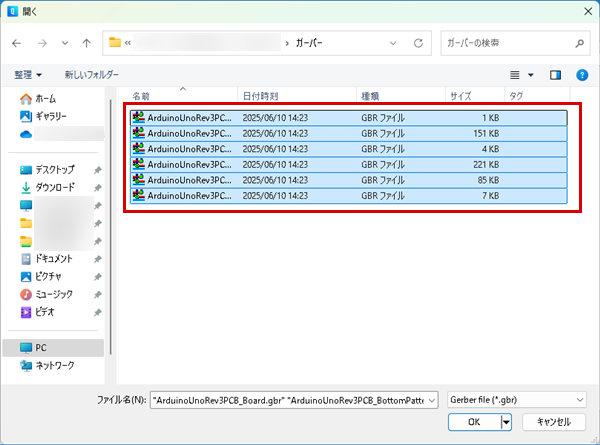

(3)	比較したいガーバーを選択し【OK】を選択

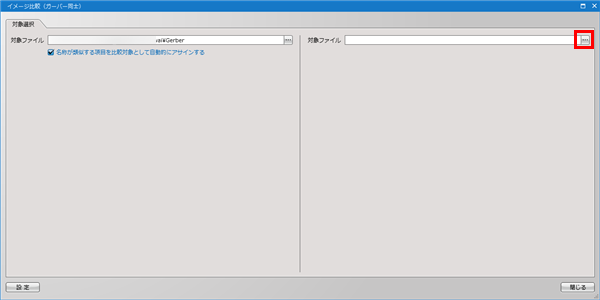

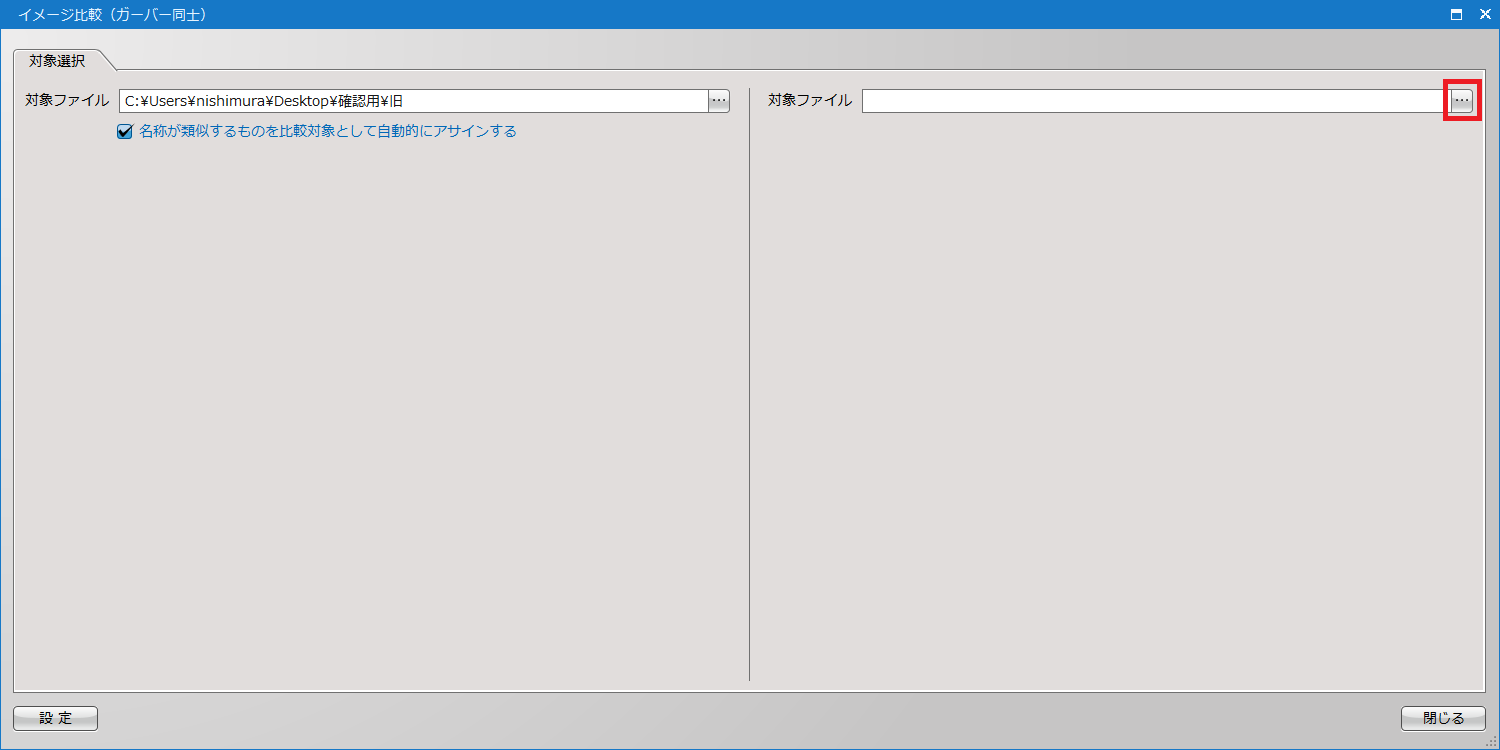

(4)	「イメージ比較（ガーバー比較）」ダイアログの右側『対象ファイル』にて右端の三点リーダー【･･･】をクリック

(5)	比較するPCBを選択し【OK】を選択

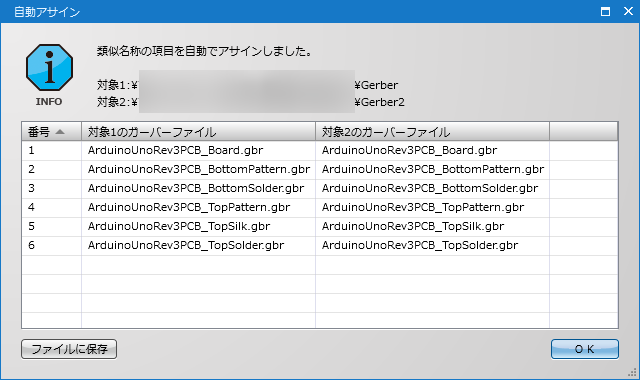

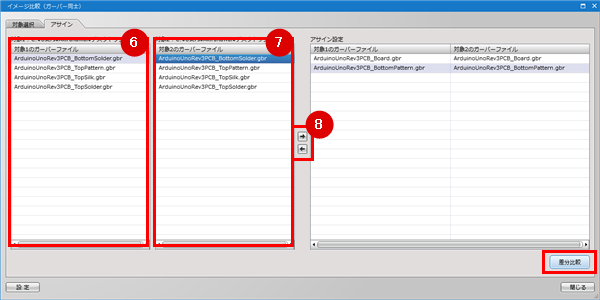

※	『名称が類似するものを比較対象として自動的にアサインする』のチェックを入れている場合、自動的に類似名称でガーバーファイルをアサインします。

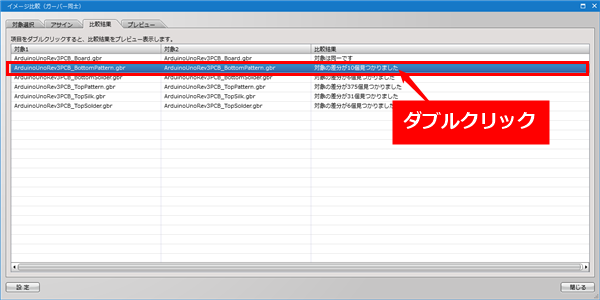

(11)	比較結果を確認したい行を【ダブルクリック】

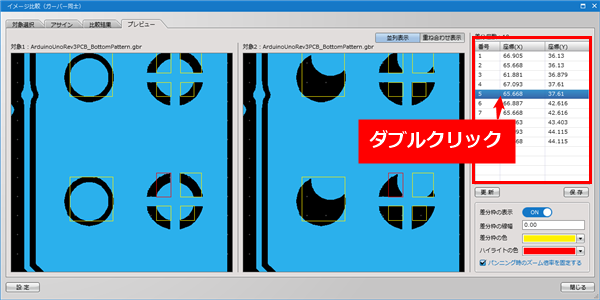

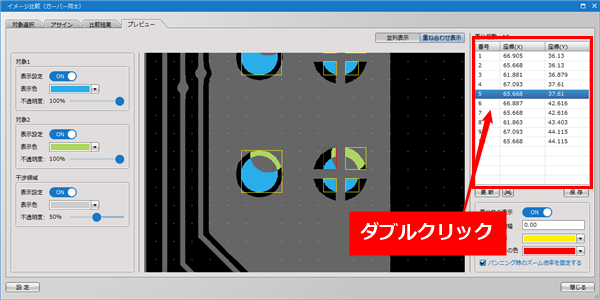

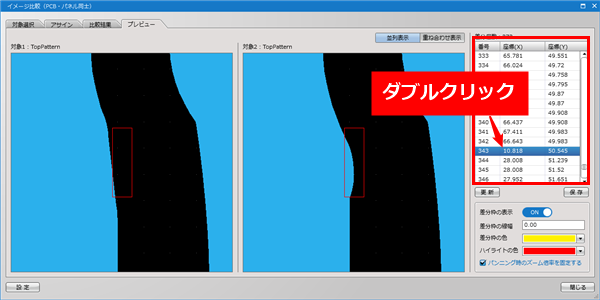

(12)	右側の差分の座標を【ダブルクリック】し内容を確認します。

	他の差分を確認する場合は、上の「比較結果」タブを選択し一つ前の画面に戻ります。

	差分確認が終われば右下の【閉じる】を押して終了します。

差分比較のプレビューは、マウスのスクロールで拡大縮小が可能です。
