プリント基板CAD : PCB設定

PCB設定について

PCBの設定では現在アクティブになっているPCB設計ファイルのさまざまな設定(層など)を行うことができます。

設定した内容は、PCBファイルに保存されます。

PCB設定の開き方
PCBの設定方法をご紹介します。
PCBの設定を行うには、まずプロジェクトの該当のPCBを開く必要があります。
(1) PCBを開く
  【新規作成】→【PCBプロジェクト】を行った場合は自動的にPCBが開いた状態となります。
(2) 【各種設定】
→【設定】を選択
  (※ショートカットキーは「Ctrl+I」に割り当てられています。)

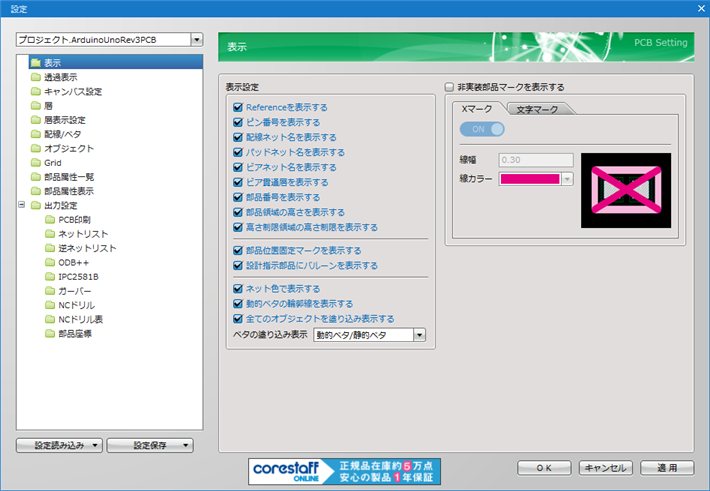

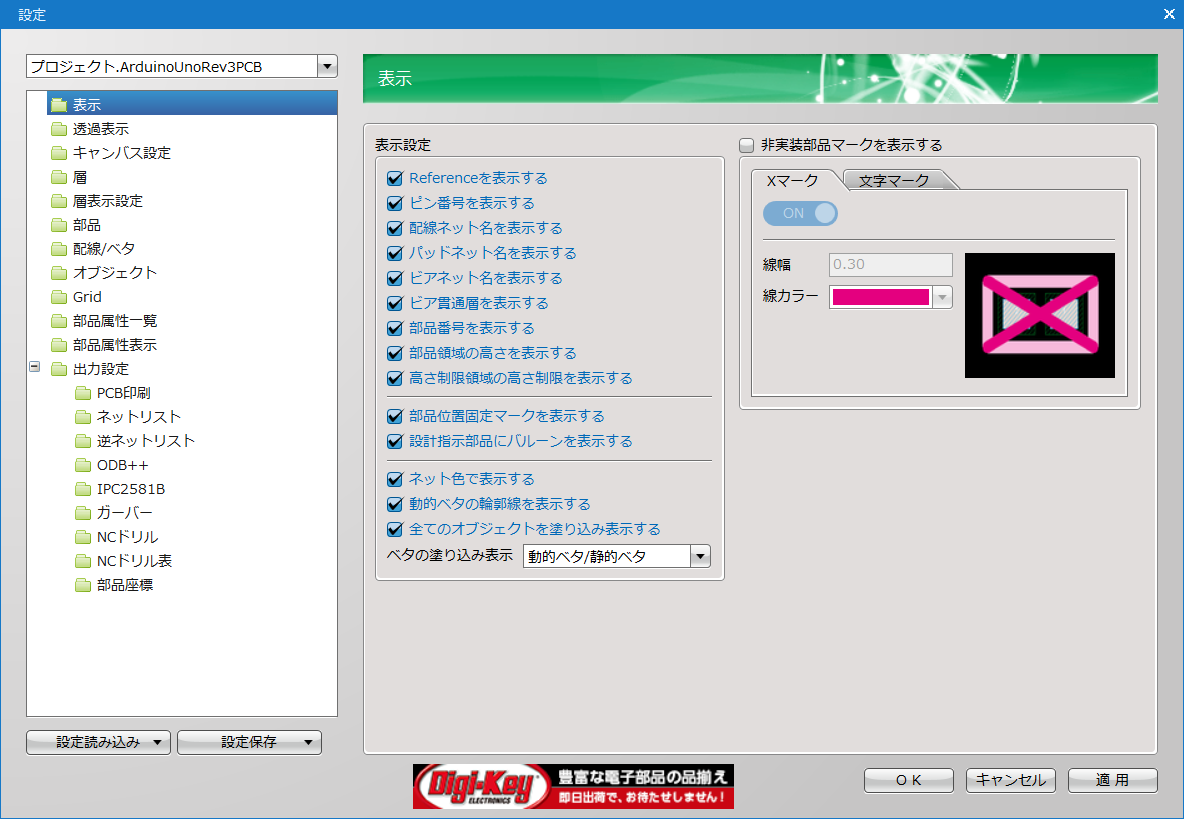

  「設定」ダイアログが開きます。



設定ダイアログでは各設定項目が画面左にツリー形式で表示されており、設定したい項目を選択して変更を行います。

PCBドキュメント新規作成時の初期設定として保存する方法は初期環境設定をご覧ください。
設定を保存・読み込みする方法は初期環境設定をご覧ください。
