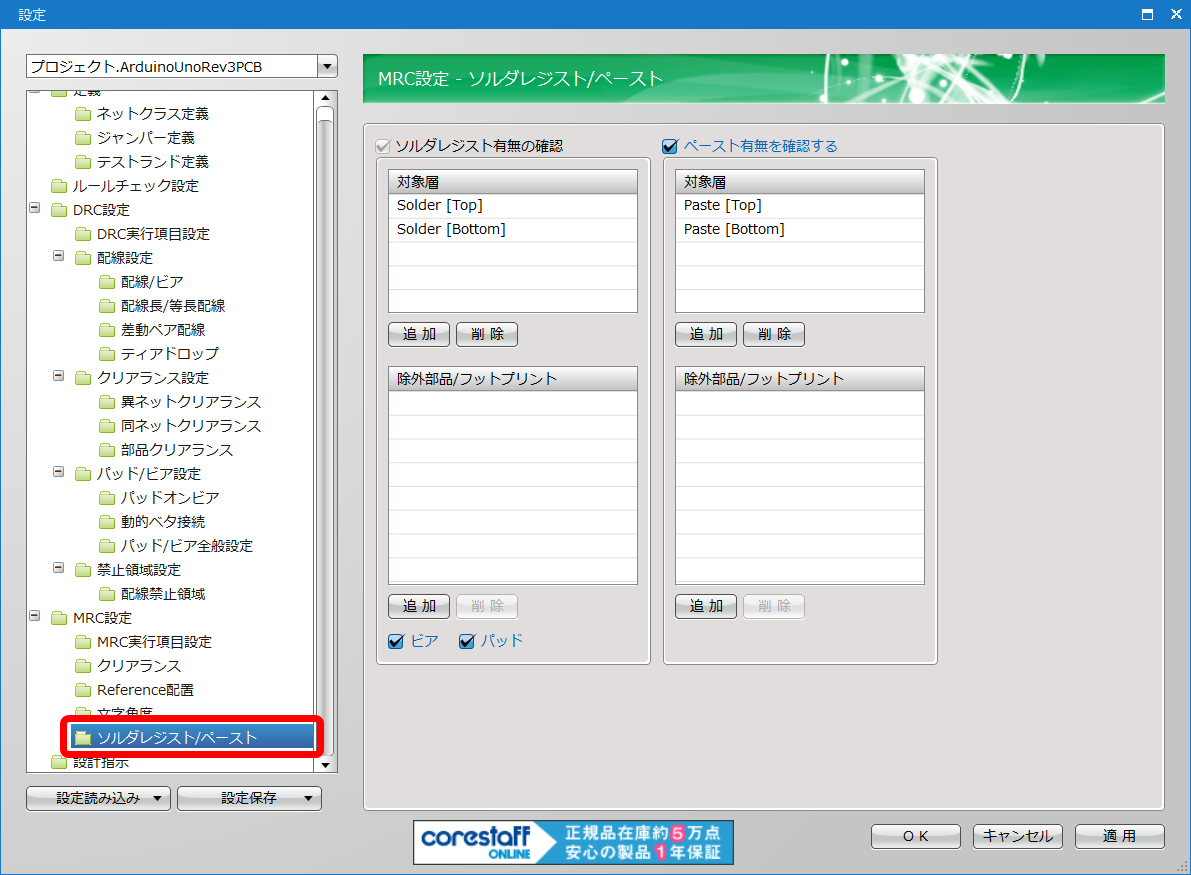

パッドにソルダレジストやペーストの設定があるかをチェックします。
チェックの対象として除外する部品/フットプリントをReferenceの接頭文字(R,Cなど)やReference(U1,C1など)で指定しておくことができます。
DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

チェックを行う対象層の設定を行います。
|
「ソルダレジスト有無の確認」は必須です。
「ペースト有無を確認する」はチェックにて実施の選択が可能です。 |
|
 |
|
【追加】を押すと「対象層の選択」として指定可能な層がリストされます。
各オブジェクトにおいてチェックしたい層を指定してください。
※リストにはカスタイマイズ層を含めて選択可能な層のみ表示となります。 |
|
 |
|
各オブジェクトにおいてチェック不要な層は選択し【削除】を押すことでチェック対象層から外すことが可能です。 |
|
 |
項目 |
内容 |
ペースト有無を確認する
|
チェックを入れると、SMDパッドにペーストの設定が存在するか確認します。
|
除外部品
|
パッドにソルダレジスト/ペーストの設定が含まれているかのチェック対象から除外する部品をReferenceの接頭文字(R,Cなど)やReference(U1,C1など)で指定します。
|
ビア
|
チェックを入れると、ビアに対してソルダレジストの設定が存在するか確認を行ないます。
|
パッド
|
チェックを入れると、パッドに対してソルダレジストの設定が存在するかの確認を行ないます。
|
Referenceの接頭文字(R,Cなど)とReferenceの個別(U1,C1など)の指定は混在させることはできません。
(2) |
『接頭文字で指定する』もしくは『個別で指定する』を選択し、Referenceを指定して【OK】をクリック |
|
  |
|
(1) |
削除したい部品を選択します。 |
(2) |
「削除」ボタンクリック。 |
|
 |
