部品属性一覧(設定)
部品属性一覧設定では、「部品属性一覧」ダイアログに表示する属性を設定することができます。
PCB設定画面の開き方はPCB設定についてを参照してください。

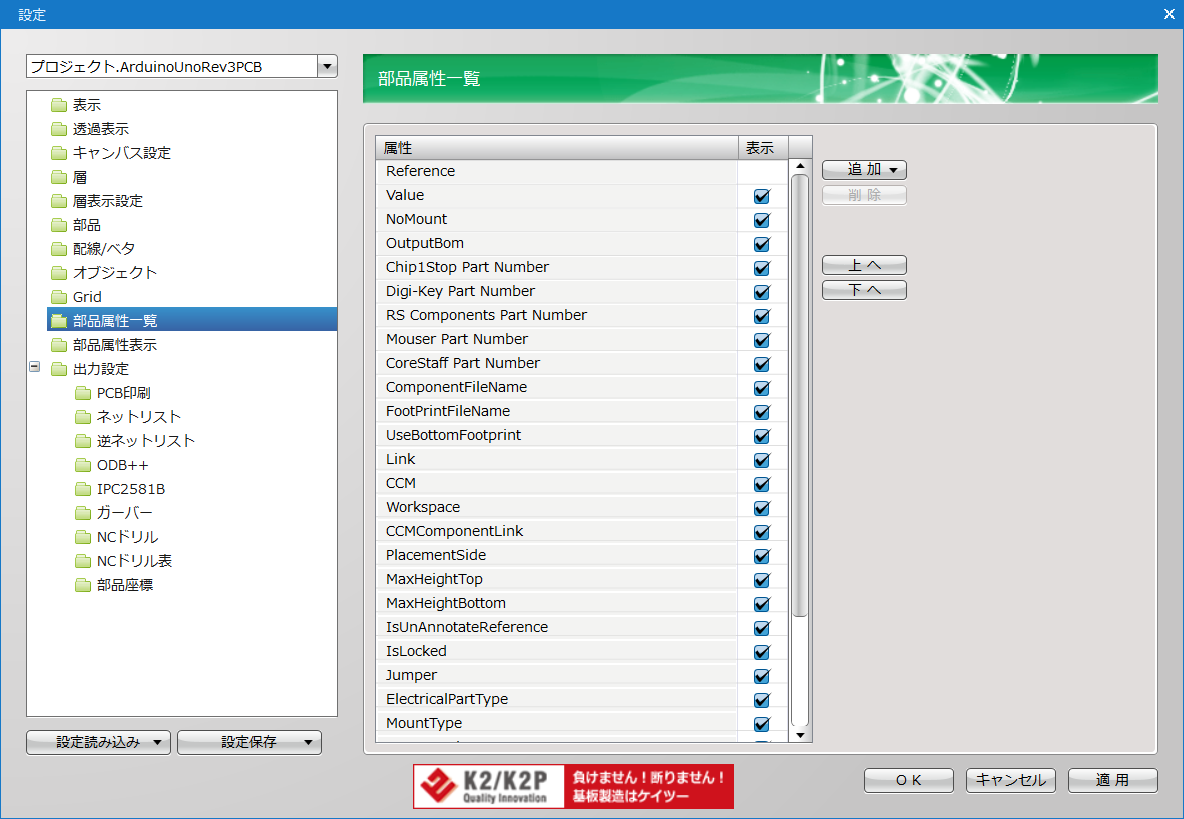

部品属性一覧設定画面
部品属性の追加/削除方法
部品属性一覧に表示する部品属性を追加/削除する方法をご紹介します。
部品属性の追加方法(新規)

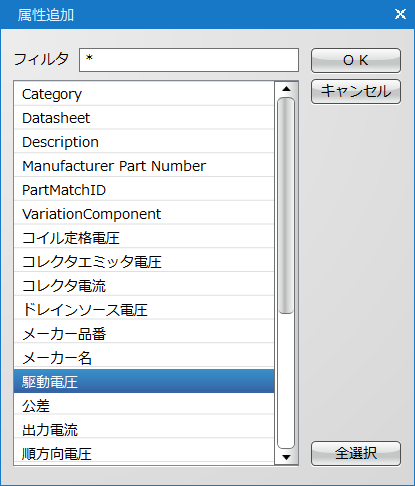

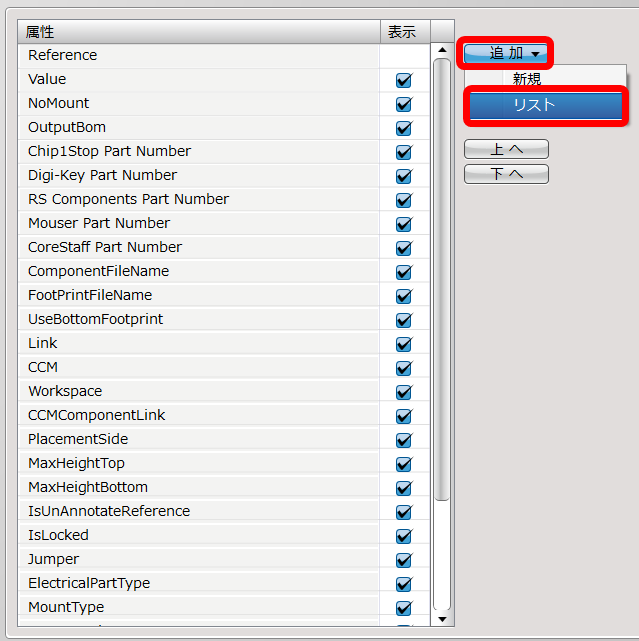

部品属性の追加方法(リスト)
部品属性の削除方法

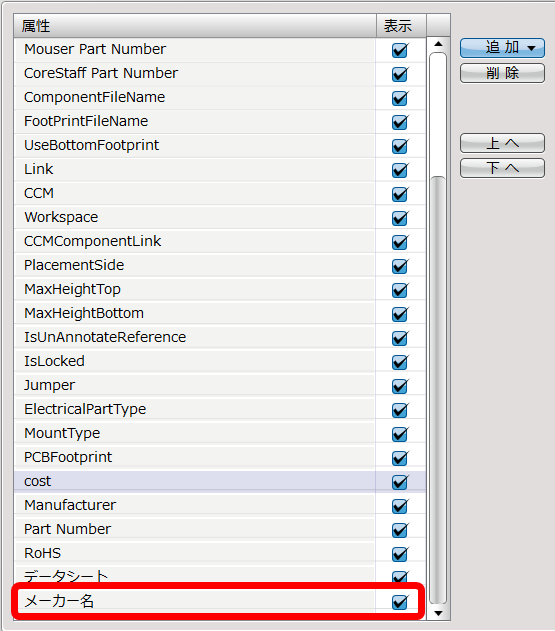

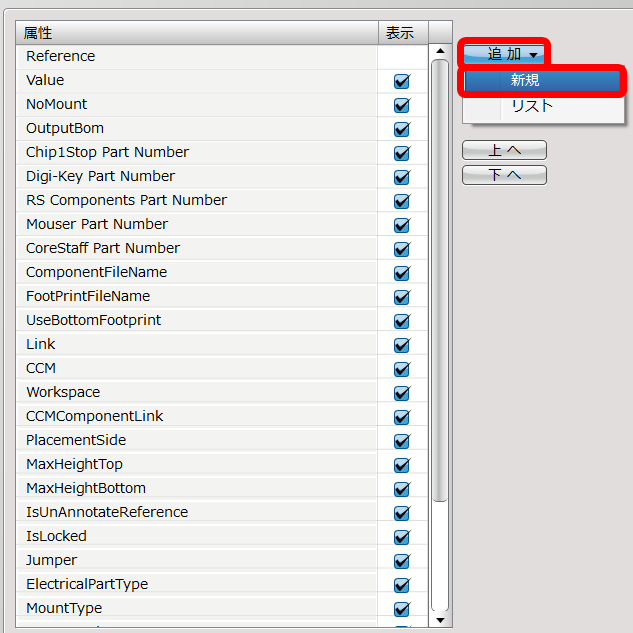

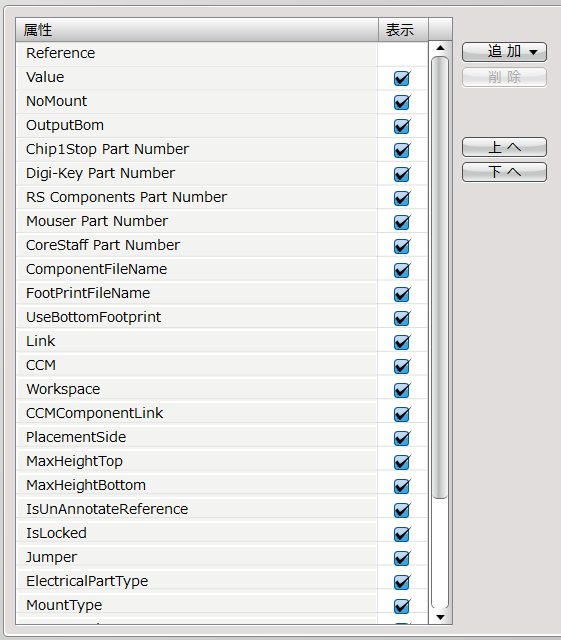

| 部品属性の追加方法(新規) |
| 属性名を新規に入力し、部品属性を追加する方法をご紹介します。 |
|
 |
|
 |
|
 |
|
 |
|
 |

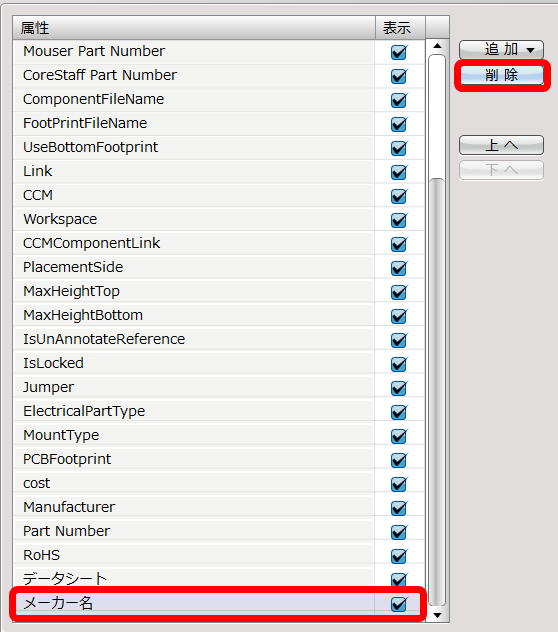

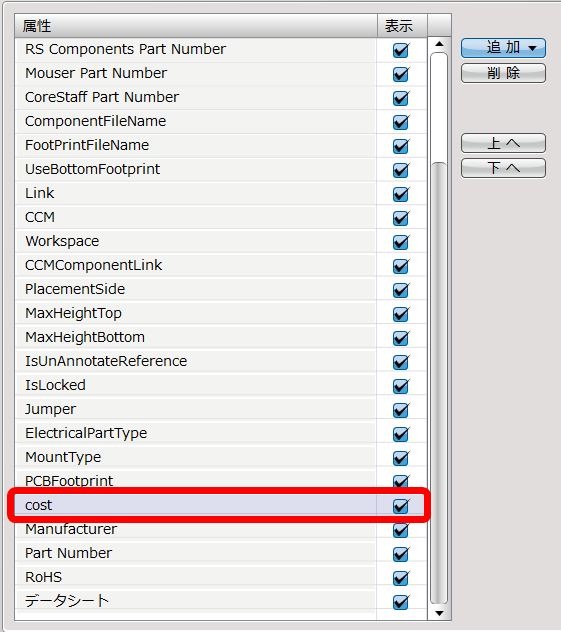

| 部品属性の削除方法 |
| 部品属性を削除する方法をご紹介します。 |
|
 |
|
 |
部品属性一覧設定画面について
部品属性一覧設定画面

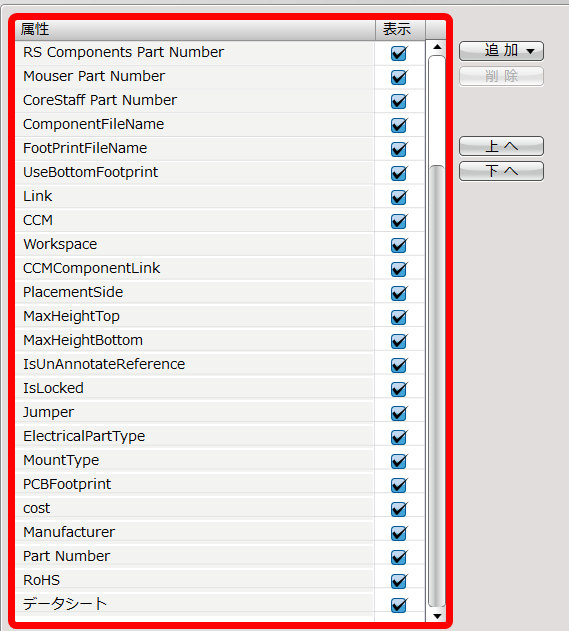

| 項目 | 内容 |
|
属性 |
部品属性一覧画面に表示される部品属性の一覧です。 |
|
表示 |
部品属性一覧画面での属性の表示/非表示を切り替えることができます。 |
|
追加(新規) |
属性名を入力し、部品属性を追加することができます。 |
|
追加(リスト) |
部品属性をリストから選択し、追加することができます。 |
|
削除 |
選択した部品属性を削除することができます。 |
|
上へ |
選択した属性を上へ移動することができます。 |
|
下へ |
選択した属性を下へ移動することができます。 |
