Quadcept : フットプリント作成方法

STEP5：正式外形図（アセンブリ）の作成

部品の正式外形図（アセンブリ）の作成を行います。
正式な形状が必要ない場合、このSTEPは飛ばしていただいても問題ありません。

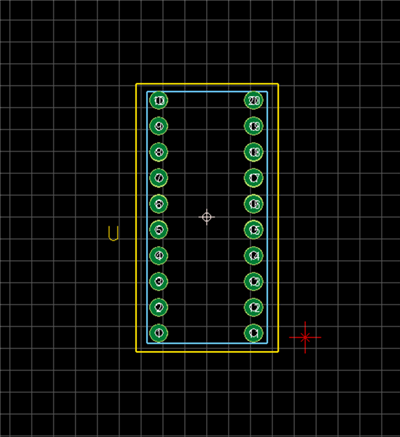

正式外形図の作成
部品正式外形図の作成方法をご紹介します。
正式外形図はシルクの作図と同じ方法になります。違いは作成層が「Assembly」になるところです。
(1) 【作図】
→【ライン】・【矩形】・【円】・【円弧】・【文字】などを選択
※ここでは【矩形】を選択した操作をご紹介します。
(2)

右クリック
→【層変更】
（もしくは「L」キー）で
作業層を確認し、変更
※層種類は「assembly」を選択ください。
(3) ドキュメント内で形状を作図
(4) プロパティウィンドウで「幅」「高さ」を設定
(5) 矩形を選択して、座標を調整
  ※矩形選択時の中心に表示される選択ハンドルを移動する方法が便利です。
