プリント基板CAD : 配線作業

配線移動

配線作業後の修正作業は設計の多くの時間を費やします。

QuadceptはハイエンドCADと同等の配線編集機能を実装したことにより、配線作業時間を大幅に短縮することが可能になります。　

作成済みの配線移動の方法
配線移動機能により作成済みの配線を移動し整理します。

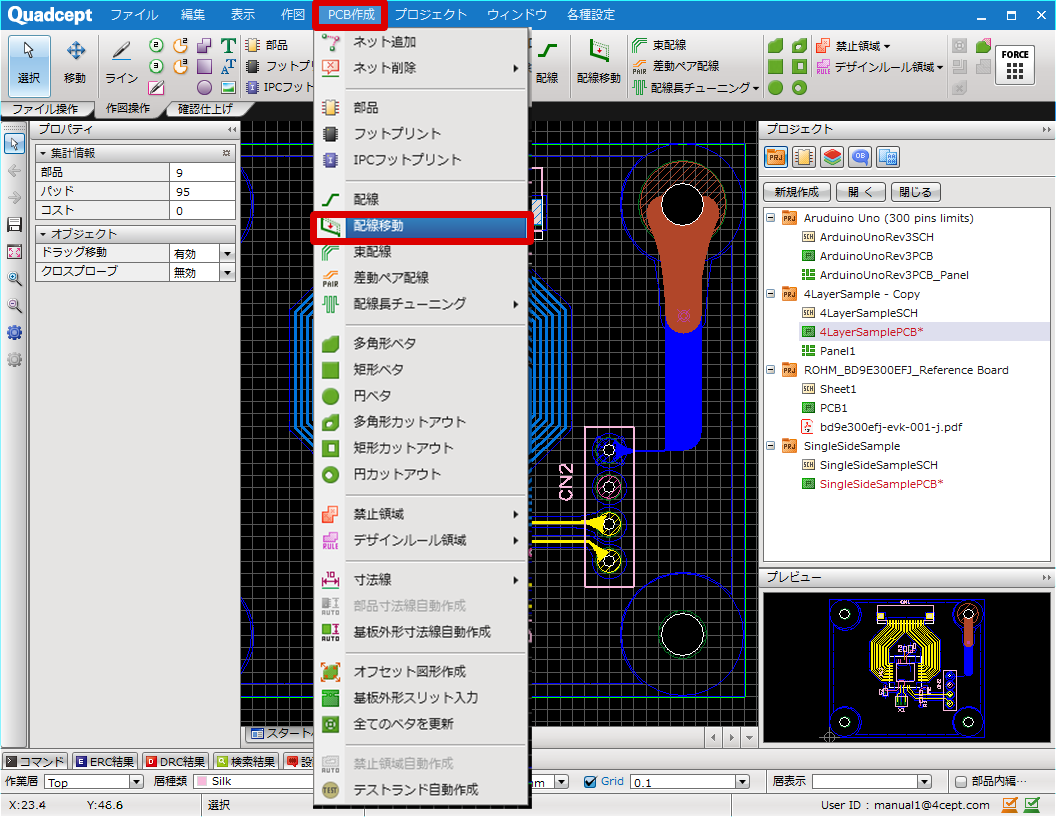

(1) 【PCB作成】
→【配線移動】
を選択
(2) マウスポイントの形状が十字マークに変わり配線を選択します。
※複数選択が可能です。
(3)

配線に現れた構成点をドラッグで移動させ【クリック】で場所を設定し配置

※移動後の最初の【クリック】は“仮確定”です。

※仮確定にて移動位置を確認し問題なければ再度【クリック】で確定

※やり直しが必要な場合はキーボード【Backspade】もしくは【右クリック】→【ひとつ戻る】で移動前の位置に戻ります。
