QuadceptではPCBの設計画面からIDF V3.0フォーマットのファイルを出力できます。
IDF（Intermediate Data Format）データは 電子基板CADと機械系3次元CAD間における
3次元中間フォーマット形式でIDFファイルを出力することで３D CADとの連携を行うことができます。
また3D CAD側で部品位置を調整した後に、IDFファイルを読み込むことでPCB設計図面上の部品位置に反映することができます。

IDFファイルの出力方法を以下にご紹介します。

IDF出力

PCBドキュメントからIDFファイルを出力する方法をご紹介します。 IDFファイルには基板外形、ドリル、部品の情報が出力されます。

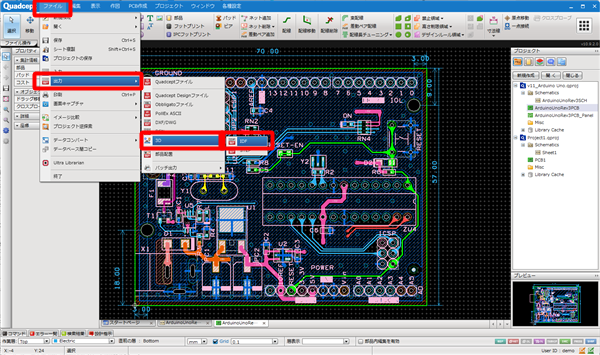

(1) 【ファイル】 →【出力】 →【IDF】 を選択。 ⇒「IDF出力」画面がひらきます。

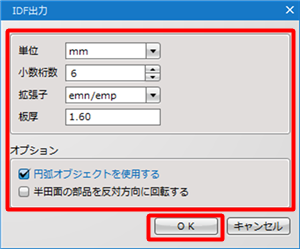

(2) 設定を行い、「OK」をクリック ⇒「名前を付けて保存」画面がひらきます。 ※設定の詳細はIDF出力設定を参照してください。

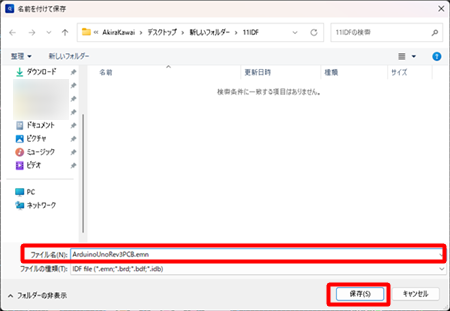

(3) ファイル名を入力し、「保存」をクリック。

(4) 設定を行い、「OK」をクリック。 ※設定の詳細はIDF出力設定を参照してください。



---

IDF出力設定

項目	内容
保存先	IDF出力ファイルの保存先を選択します。
単位	「mm」「mil」「inch」から出力単位を選択します。
小数桁数	小数桁数を設定します。
拡張子	出力ファイルの拡張子を設定できます。 種類数 部品座標ファイル 基板情報ファイル 1 emn emp 2 brd lib 3 brd pro 4 bdf idf 5 idb idl
板厚	基板の厚さを設定します。
円弧オブジェクトを使用する	通常は円弧オブジェクトも使用して出力するため初期設定はチェックあり。 データにより円弧を使用すると入出力など正常処理ができなかった場合には円弧を使用せずにIDF出力を行うことが可能です。
半田面の部品を反対方向に回転する	ツールによって回転方向の解釈に違いがあり、半田面の回転方向が反転するため切り替えが可能です。

部品の高さは各フットプリントに設定されている「部品領域の高さ」で出力されます。
