Quadcept DesignConverter はCR5000 BDから出力されるASCIIファイルを使って設計データや部品(フットプリント)のデータをQuadcept形式のデータに変換するツールです。
※Quadceptのインストールと同時に自動でインストールされております。
■ Quadcept DesignConverterでできること ■
・CR-5000 Board Designer の フットプリントアスキーファイル(*.ftf) ⇒ Quadceptデータ(*.qcom)にコンバート
・CR-5000 Board Designer の 基板アスキーファイル(*.pcf) ⇒ Quadceptデータ(*.qcom)にコンバート
今後、コンバートできるCADの種類は順次追加予定です。
Quadcept DesignConverterの起動方法
Quadcept DesignConverterを起動するには2つの方法があります。
「スタートメニュー」からQuadcept DesignConverterを開く方法をご紹介します。 |
(1) |
【スタートメニュー】を開く |
(2) |

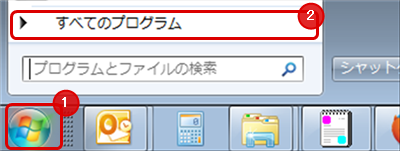

「すべてのプログラム」をクリック |
|
 |
(3) |

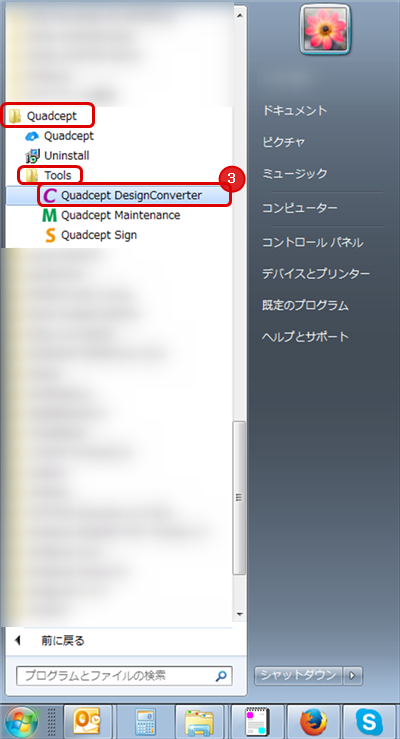

【Quadcept】
→【Quadcept DesignConverter】を選択 |
|
 |
(4) |

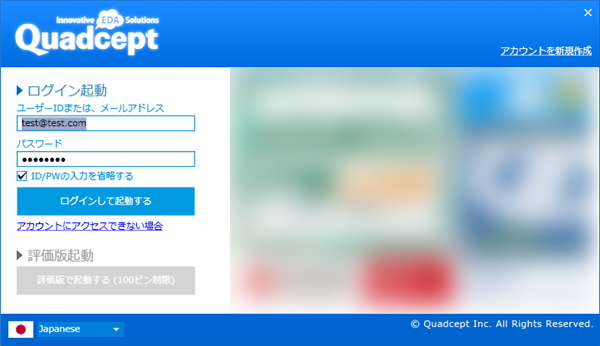

『Quadcept DesignConverter』のログインウィンドウが開きます。
QuadceptユーザーIDとパスワードでログイン |
|
 |
Quadcept(CAD)からQuadcept DesignConverterを開く方法をご紹介します。 |
(1) |

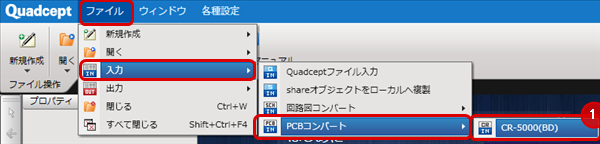

【ファイル】
→【データコンバート】
→【PCB】
→【CR-5000(BD)】
を選択 |
|
 |
(2) |
『Quadcept DesignConverter』のログインウィンドウが開きます。
QuadceptユーザーIDとパスワードでログイン |
|
 |
