Quadcept : 便利機能

一覧表出力

「一覧表出力」の機能では、各ダイアログ内のオブジェクトの一覧をCSV形式、もしくはText形式で出力することが可能です。

一覧表出力
オブジェクトの一覧表を出力する方法をご説明します。一覧表は「開く」ダイアログや「オブジェクトウィンドウ」、「ライブラリキャッシュ」から出力することが可能です。ここでは例として「開く」ダイアログから「部品」の一覧表を出力する場合の手順をご紹介します。
(1) 上部メニューバーより
【ファイル】
→【開く】
→【部品】
をクリック
(2) 部品の保存されているディレクトリを選択

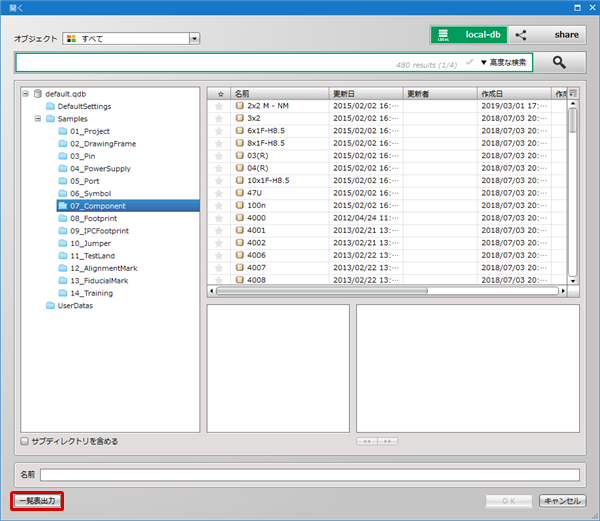

(3) 【一覧表出力】を選択
(4) ファイルの保存先を選択
(5) 「ファイル名」にファイル名を入力
(6) 「ファイルの種類」にて出力するファイルの形式を選択
※ファイルの種類は以下から選択が可能です。
　・CSV(カンマ区切り)
　・Text(タブ区切り)
(7) 「文字コード」にてファイルの文字コードを選択
※文字コードは以下から選択が可能です。
　・UTF8
　・Shift_JIS
　・ASCII
(8) 「保存」をクリック
(9) 「OK」をクリック
指定したディレクトリに部品の一覧表が出力されます。
