デバイスタイプ 電圧制御線形電流源 G-VCCS
デバイスタイプ 電圧制御線形電流源 G-VCCSについてご説明します。
この素子は、3種類の電圧依存型電流源回路素子があります。
一つは、制御ピンの入力電圧に依存した出力ピンから電流を出力します。
もう一つは、リストを設定し制御ピンの電圧によって、出力ピンから設定した電流を出力します。
もう一つは、ラプラス変換によって指定されます。
spice値の設定
spice値には出力の際の"増幅率"を設定します。または"POLY="を使った数式を設定します。
ピンオーダー設定

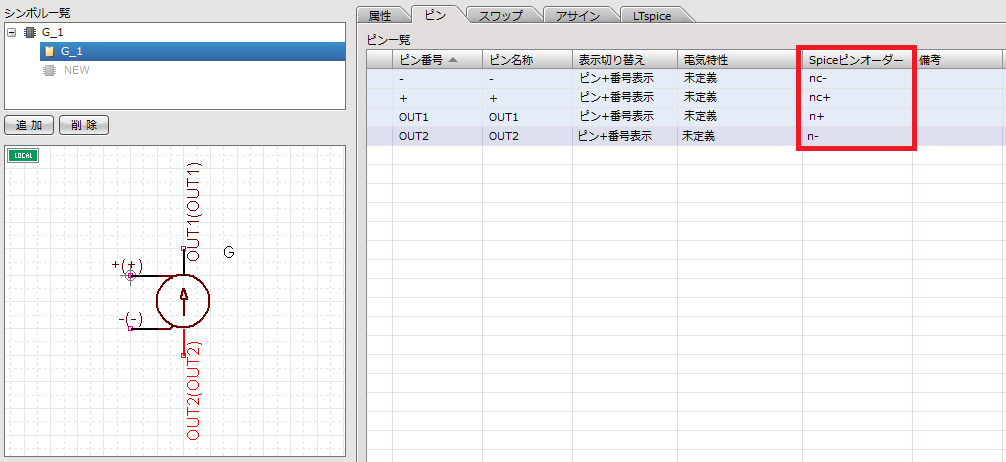

Spiceピンオーダーは、+ピンに"nc+"、-ピンに"nc-"、OUT+ピンに"n+"、OUT-ピンに"n-"と設定してください。
| Spiceピンオーダー | シンボルピン番号 |
|---|---|
| n+ | OUT+ピンを設定 |
| n- | OUT-ピンを設定 |
| nc+ | +制御ピンを設定 |
| nc- | -制御ピンを設定 |
※設定を間違えると、回路図と異なる接続でシミュレーションされるので注意してください。
