文字を作図するときの各種作業をご紹介します。

文字メニューの選択方法
文字の作図方法
文字の回転
文字モードを解除する
縦書きフォントを使用する



文字メニューの選択方法

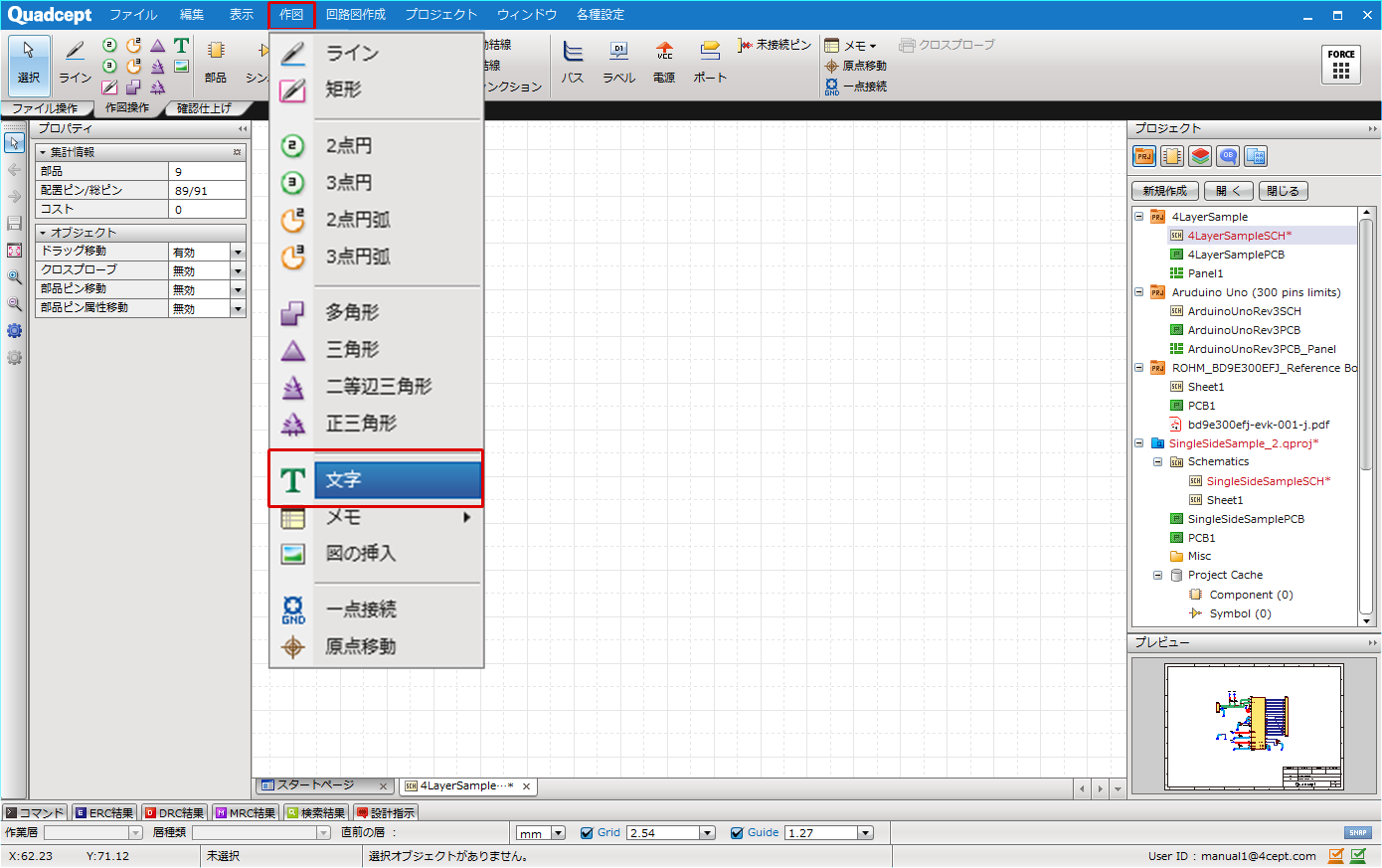

【作図】→【文字】を選択

その他、いろいろな実行方法があります。メニューの実行についてをご覧ください。

---

文字の作図方法

文字メニューを選択したあとに、

STEP1:文字を入力
STEP2:「OK」をクリック
STEP3:配置したい場所でクリック

回路図上にクリックボードから文字を貼り付ける場合は、【文字】ダイアログに貼り付けを行い配置します。

文字配置ダイアログから文字配置

文字配置ダイアログを使用して文字を配置します。

(1) 【作図】 →【文字】 をクリック ⇒「文字配置」ダイアログを開きます。

(2) 「文字」を入力 (3) 「OK」クリック ※ 改行：Ctrl + Enter 確定：Enter

(4) 回路図上の配置したい場所で、クリック

---

文字の回転

作図中に90度回転します。
回転には以下のような方法があります。

方法1:【右クリック】→【移動・回転・反転】→【回転】を選択
方法2:【キーボード】→【R】を押下

回転例

回転前	回転後

回転は左90度回転になります。逆回転メニューもあります。



文字モードを解除する

文字モードを解除する方法は下記作業となります。

右クリック→【キャンセル】を選択
※キーボードの「Escape」を押下



---

縦書きフォントを使用する

日本語などで縦書きの文字を使用する場合はフォントで先頭に「＠」がついているものを使用してください。
