STEP3:ピンの配置

ここではピン配置ダイアログを使用して、ピンの配置を行います。

コネクタやFPGAなど、複数のピンを一括で配置するには配列配置が便利です。
ピンの形状を変更するにはピン交換で行うことができます。
また、ピン一覧表示の機能を使用することで配置したピンの番号/名称を一括で確認、編集することが可能です。

ピンの配置

シンボル形状を作成した後に部品シンボルに必要なピンを配置します。
ピンを配置することで結線を接続し、ネット情報を付与することができます。
ピンの配置は下記作業となります。

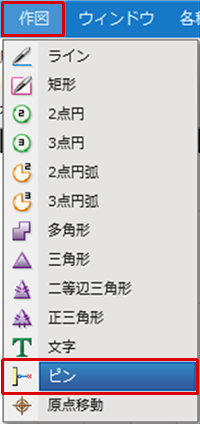

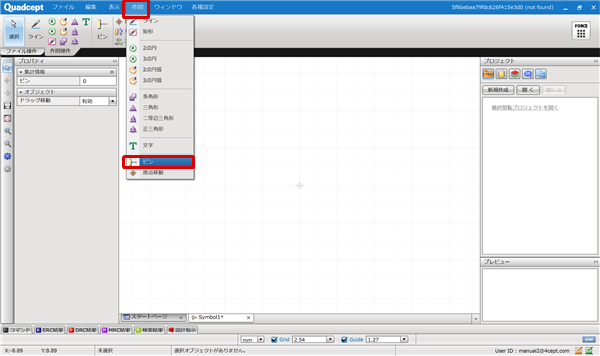

(1)	【作図】 →【ピン】をクリック ⇒「ピン配置」ダイアログを開きます。

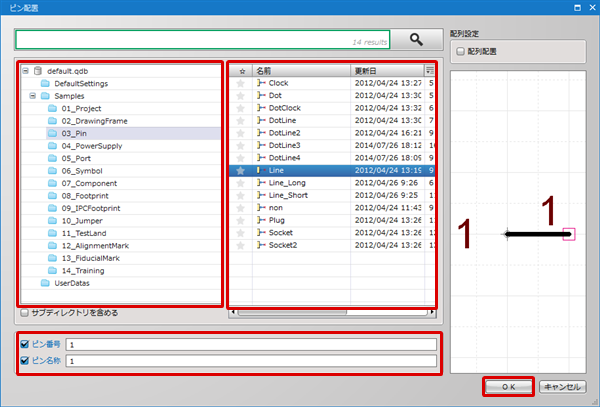

(2)	ディレクトリを選択
(3)	ピンを選択
(4)	「ピン番号」「ピン名称」を入力 ※各項目の左にあるチェックボックスにて表示/非表示を切り替えが可能です。その際に“非表示”のPinNo/ PinNameはグレーアウトで表示されます。
(5)	「OK」をクリック

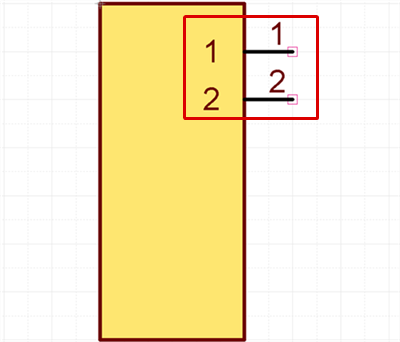

(6)	必要な数のピンを配置
	※ピン数が多い場合は配列配置が便利です。 ※配置済みのピンを【コピー】【ペースト】にて必要本数配置することも可能です。その際には最終番号への追番にてペーストされます。

ピン配置時、ピンの回転（キーボード【R】）や反転（キーボード【M】）を使用すると配置しやすくなります。

ピン名称はシンボルの段階では入れておくことも、部品作成時に変更することもできます。

配列配置

ピン配置ダイアログには「配列配置」の機能があります。
「配列配置」にチェックを入れると、ピン数、方向、間隔を入力することで、複数のピンを一括で配置することができます。

(1)	「配列配置」にチェックを入力

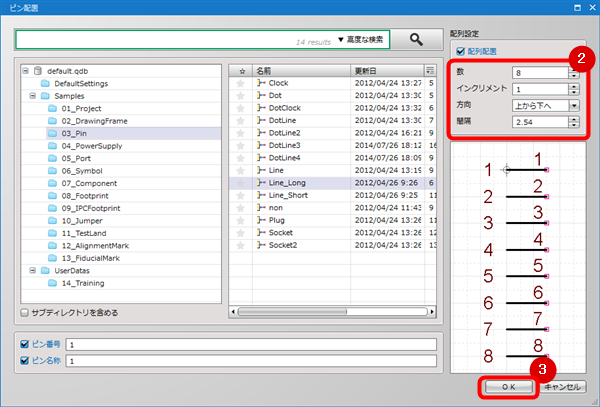

(2)	配列配置の設定を実施
	※設定の詳細は配列配置設定をご覧ください。
(3)	「OK」をクリック

配列配置設定

項目	内容
数	並べるピン数を指定します。
インクリメント	繰り上げられる数値を任意で設定できます。
方向	「上から下へ」「下から上へ」の2種類から選択できます。
間隔	ピンとピンとの間隔を設定します。

ピン交換

シンボルのピン形状を交換したり、一括で交換する方法をご紹介します。

(1)

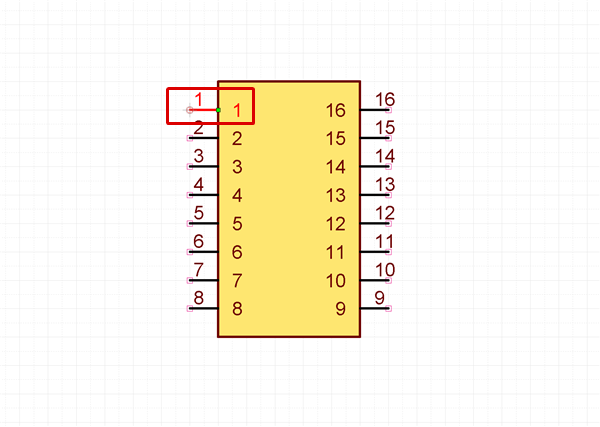

ピンを選択

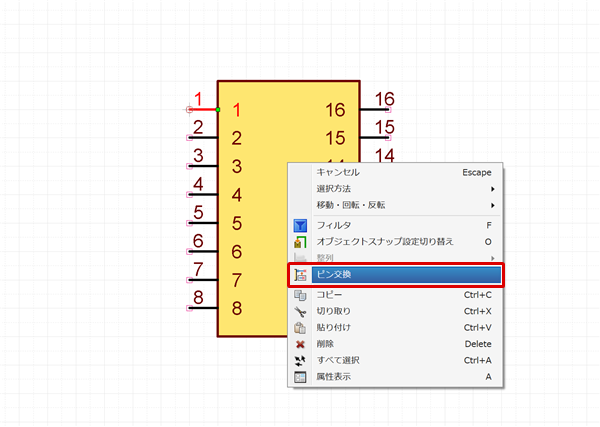

(2)	【右クリック】→【ピン交換】をクリック

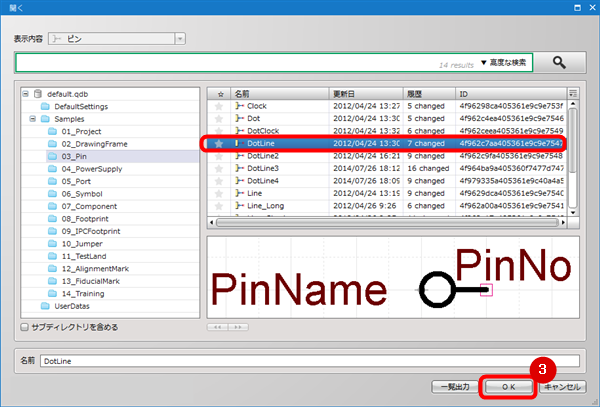

(3)	交換後のピンを選択し「OK」ボタンをクリック

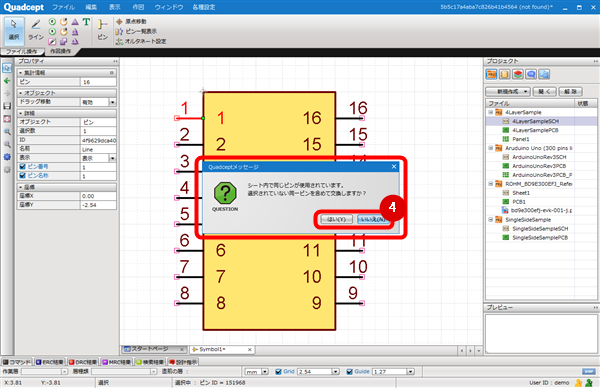

(4)	選択されているピンと同じピンを一括で変更する場合は【はい】をクリック ※選択しているピンのみ実行する場合は【いいえ】をクリック

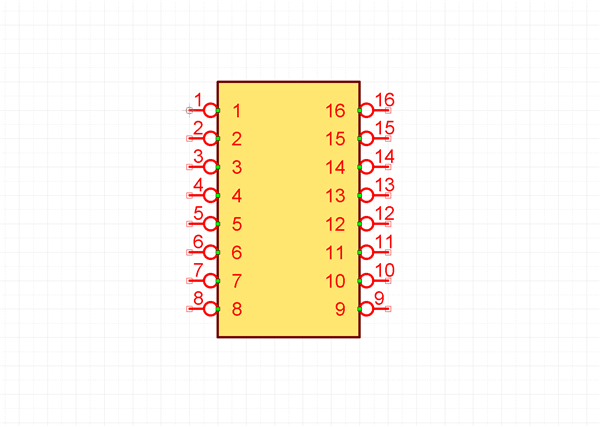

ピンが交換されます。

ピン一覧表示

ピンの情報は部品化してから設定することもできますが、
シンボル編集時にピン名称や表示など、リストからリアルタイムに編集することもできます。

項目

内容

すべてコピー

ピン一覧の内容をクリップボードにコピーします。テキストエディタやExcelなどにペーストすることで内容の確認、編集ができます。

すべて貼り付け

テキストエディタやExcel等からコピーしたピン一覧の情報を貼り付けることができます。
※「すべて貼り付け」はピン一覧の上から順番にコピーした値の貼り付けを行います。ピン一覧で値のソートを行っていた場合は値と項目がずれる可能性がありますのでご注意ください。
※ピン一覧へ値の貼り付けを行うためには値だけでなくヘッダーの情報が必要となります。Excel等から値のコピーを行う際はヘッダー(タイトル行)も併せてコピーを実施してください。

ピン一覧表示

ピン一覧表示の方法をご紹介します。

(1)	【編集】 →【ピン一覧表示】をクリック。

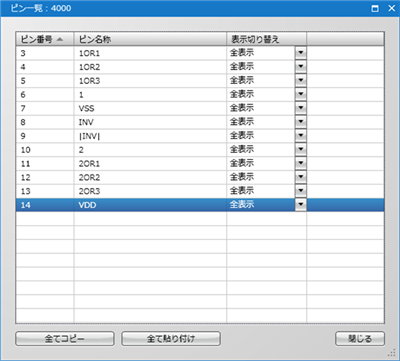

ピン一覧が表示されます。

負論理のピン名称の入力方法

”|”から始まる文字列、または”|”で挟んだ文字列が負論理表記になります。

入力文字例

表示

|INV|

もしくは

|INV

|AAA|/BBB/|CCC|
※複数の負論理がある場合は、それぞれ"|"で囲んでください。
