LTspice電源設定 電流源-正弦波
LTspice電源設定 電流源-正弦波について、ご説明します。
電流源-正弦波はsin波を意味ます。
設定
sin波は、赤枠に希望の値を入力する事で設定できます。
Spiceピンオーダー設定

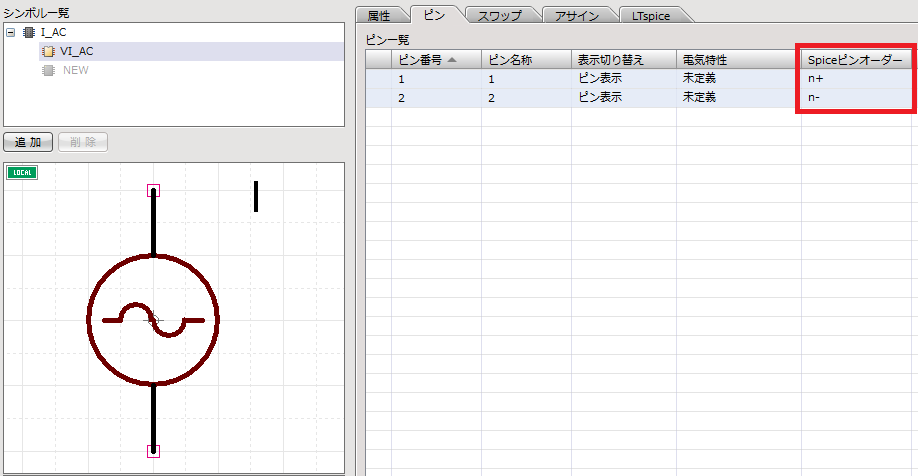

Spiceピンオーダーは、出力ピンに"n+"、GNDと接続するピンに"n-"と、設定してください。
| Spiceピンオーダー | シンボルピン番号 |
|---|---|
| n+ | +ピン側のピンを設定 |
| n- | -ピン側のピンを設定 |
※設定が逆の場合、マイナスの電流が出力されます。
サンプルのspice部品はこちらからダウンロード出来ます。
