Gridの設定(回路図)

Gridとは、一定の間隔毎に目安となる点(線)のことです。
Gridは設計を行っている最中に簡単に間隔を変更できます。

回路図、プリント基板でそれぞれ値を設定できます。

Grid種類
格子 ドット

回路図の表示設定は作図(回路図)の「Grid種類」で行えます。
回路図の初期設定はオブジェクト(回路図)の「Grid」で行えます。
PCBの表示設定は作図(PCB)の「Grid種類」で行えます。
PCBの初期設定はオブジェクト(PCB)の「Grid」で行えます。


Gridの変更方法

Gridの変更には2つの方法があります。

ショートカットキーから変更する方法
ステータスバーから変更する方法

ショートカットキーから変更する方法
ショートカットキーからダイアログを表示して変更する方法をご紹介します。

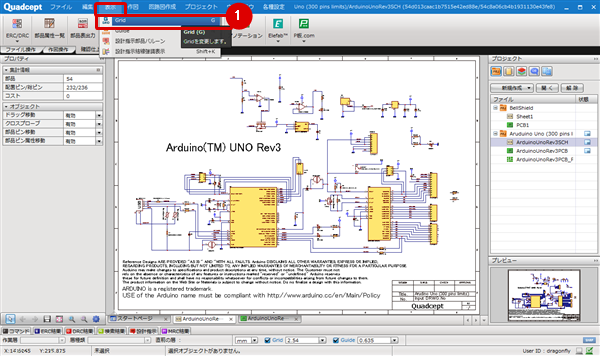

(1) ショートカットキー「G」押下
もしくは、
【表示】→【Grid】を選択

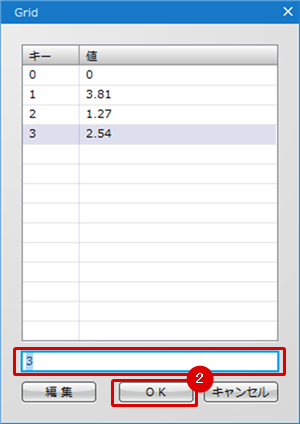

(2) キーを入力、もしくは、選択し「OK」クリック
  Gridの間隔が変更されます。




ステータスバーから変更する方法
ステータスバーからGRID値を変更する方法をご紹介します。
(1) ステータスバーから選択
  Gridの間隔が変更されます。




Grid幅の設定
Grid幅の設定
「Grid幅の設定」からは使用したいGrid幅を追加したり、不要なGrid幅を削除することが可能です。
ここではGrid幅の一覧を編集する方法をご紹介します。

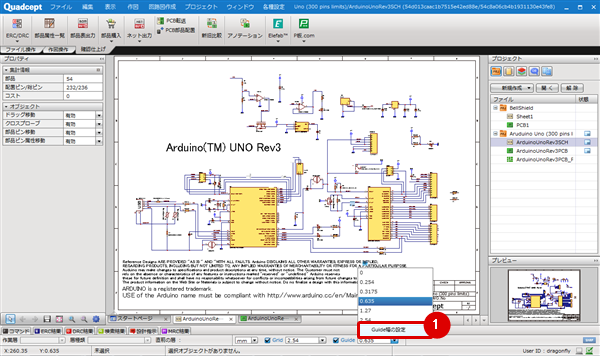

(1) ステータスバーのGridから「Grid幅の設定」を選択
もしくは、

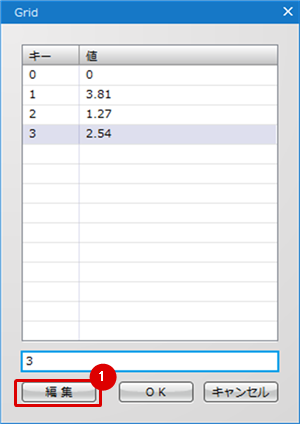

Grid変更画面で「編集」クリック

もしくは

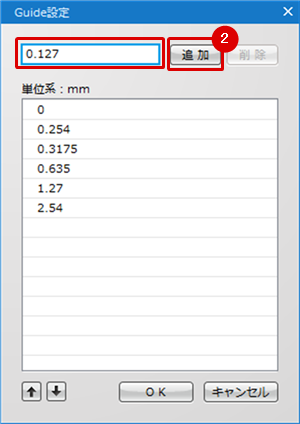

(2) 追加したいGrid値を入力して「追加」クリック
(3) 「OK」クリック
